Рукава напорно-всасывающие ГОСТ

Рукава резиновые напорно-всасывающие ГОСТ 5398-76 Рукава напорные всасывающие ГОСТ 5398-76 с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре. Применяются для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов.

Скачать прайс на ремни

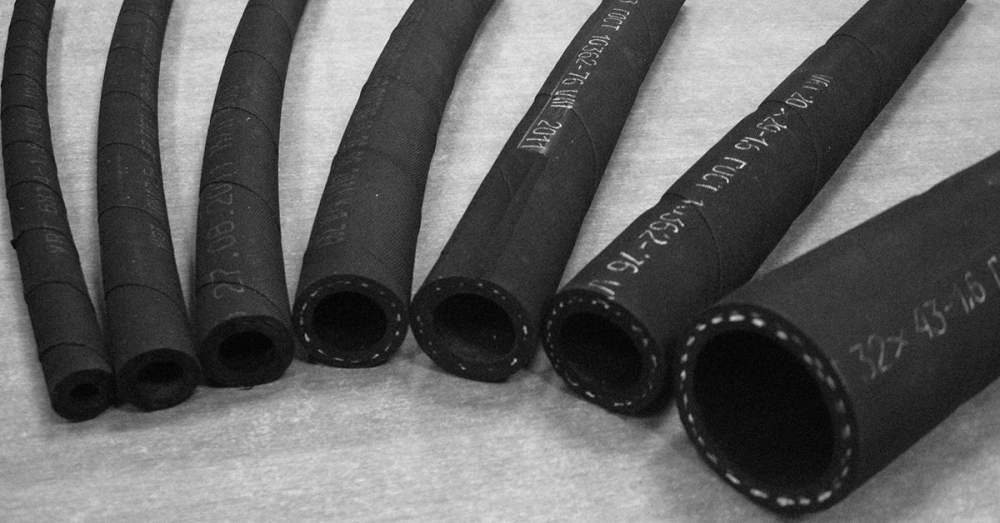

Рукава резиновые напорно-всасывающие ГОСТ 5398-76

Рукава напорные всасывающие ГОСТ 5398-76 с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре.

Применяются для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов.

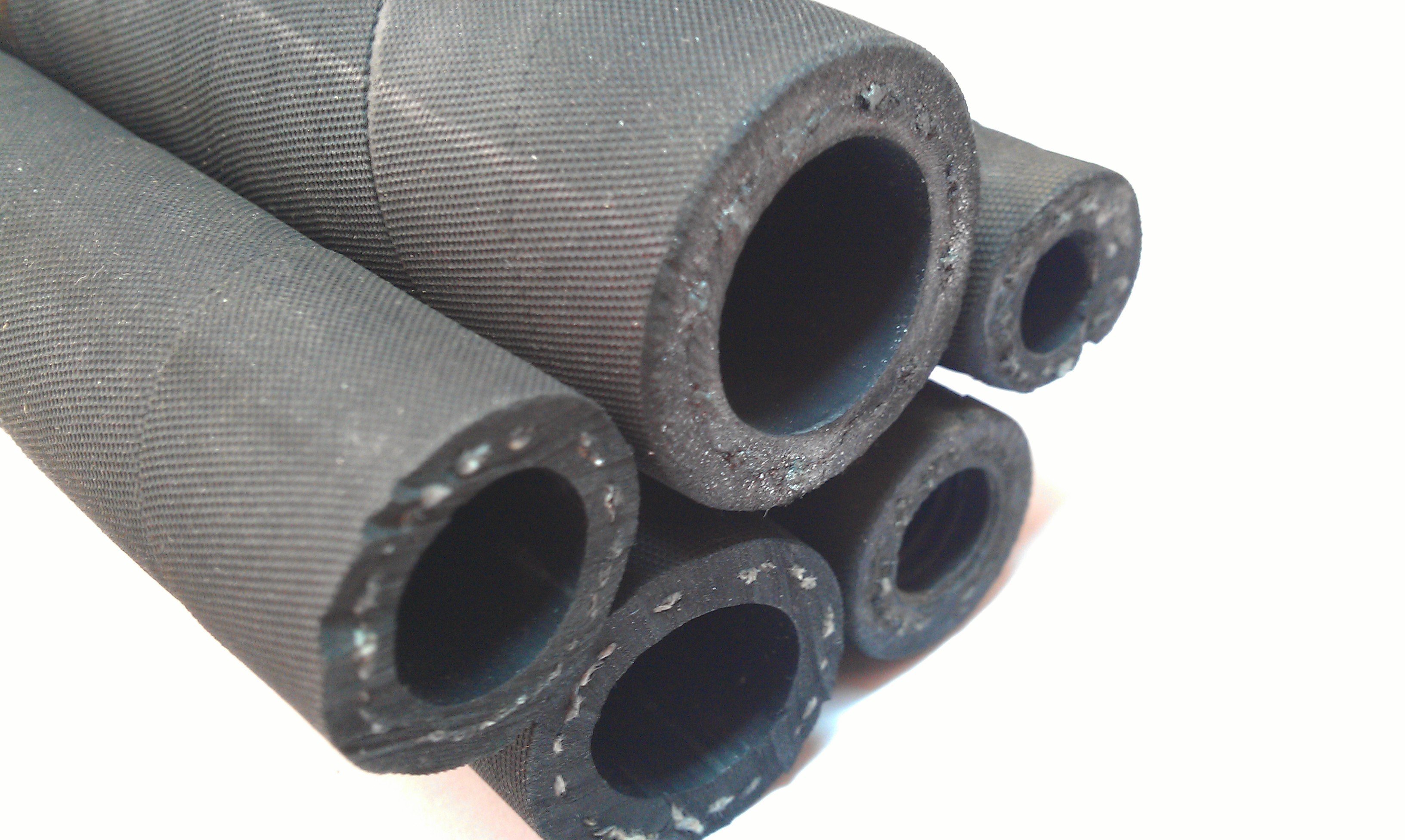

Рукав всасывающий состоит из нескольких слоев: внутреннего резинового, одного или нескольких слоев текстильного каркаса и наружного резинового.

Рукав состоит из нескольких слоев: внутреннего резинового, одного или нескольких слоев текстильного каркаса и наружного из резины.

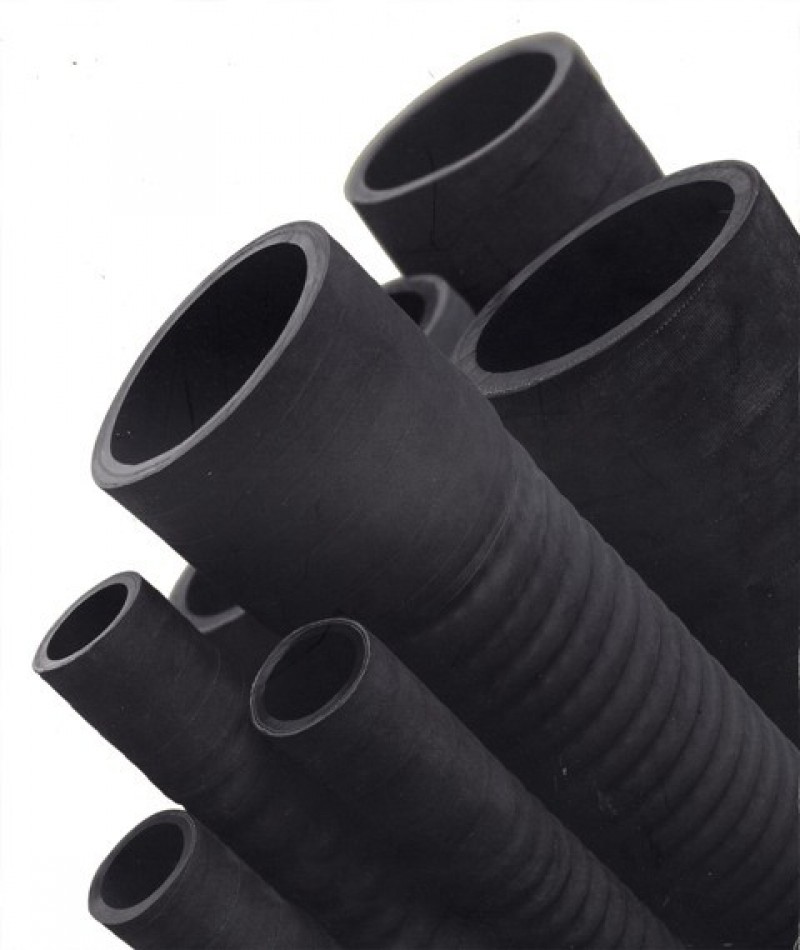

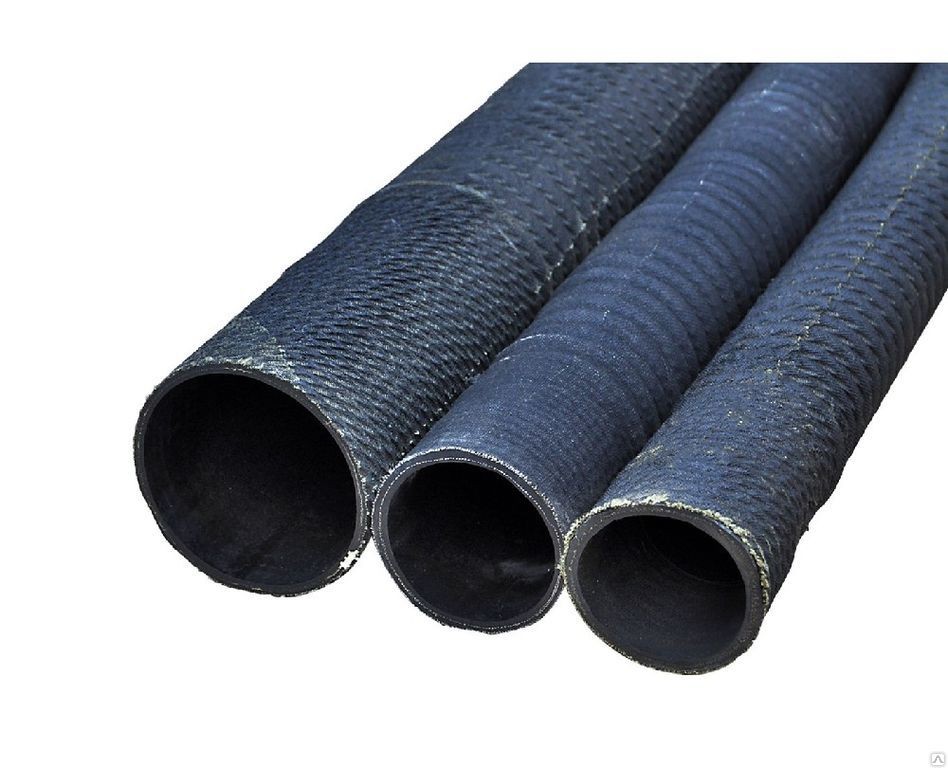

Рукава напорные всасывающие бывают двух видов: гладкими и гофрированными.

Температура работоспособности рукавов:

умеренный климат (от -35°С до +90°С)

тропический климат (от -10°С до +90°С)

холодный климат (от -50°С до +90°С)

Группы:

I – рукав напорный всасывающий (параметры давления: вакуум – 0,08 МПа (0,8 атм))

II – рукав напорный всасывающий (параметры давления: вакуум - 0,08 МПа (0,8атм), напор - 0,3; 0,5 и 1,0 МПа (3; 5; и 1,0 атм))

Класс "В" - для технической воды;

Класс "Б" - для бензина, керосина, топлив, масел на нефтяной основе;

Класс "КЩ" - слабые растворы неорганических кислот и щелочей концентрации до 20%;

Класс "П" - для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических и др. веществ, питьевая вода)

Примечание:

1. Рукава всех классов группы I должны быть герметичными при гидравлическом давлении равном:

0,3 МПа (3 кгс/см2) – для рукавов внутренним диаметром до 75 мм,

0,2 МПа (2 кгс/см2) – для рукавов внутренним диаметром свыше 75 мм.

2. Рукава классов Б, В, П, КЩ должны иметь не менее, чем трехкратный запас прочности (3Р) при разрыве гидравлическим давлением.

Пример условного обозначения:

Рукав Б – 2 – 25 – 10 ГОСТ 5398-76,

где:

Б – класс (бензин, керосин, топливо, масла на нефтяной основе);

2 – группа (например, рукава напорные всасывающие);

25 – внутренний диаметр (мм);

10 – рабочее давление (кгс/см2).

 Одним из видов напорно-всасывающих рукавов являются антистатические рукава. В зависимости от конструкционных особенностей и назначения они применяются для всасывания и нагнетания нефтепродуктов, таких как бензин, топливо для реактивных двигателей, дизельное топливо и так далее. Конструкция антистатического напорного рукава предусматривает наличие двух резиновых слоев (внутреннего и наружного) и промежуточного нитяного каркаса задающего жесткость.
